در حوزه تهویه صنعتی و حرکت هوا، فن های جریان محوری نقش محوری دارند. به عنوان یک تامین کننده باتجربه فن های جریان محوری، اغلب در مورد ضریب فشار این دستگاه های ضروری سوال می شود. درک ضریب فشار برای مهندسان، طراحان و کاربران نهایی به طور یکسان بسیار مهم است، زیرا به طور مستقیم بر عملکرد و کارایی فن های جریان محوری تأثیر می گذارد.
تعریف ضریب فشار
ضریب فشار یک فن جریان محوری یک عدد بدون بعد است که نشان دهنده نسبت افزایش فشار تولید شده توسط فن به فشار مرجع است. از نظر ریاضی به صورت زیر تعریف می شود:
[C_p=\frac{p - p_0}{\frac{1}{2}\rho V^2}]
که در آن (C_p) ضریب فشار، (p) فشار کل در خروجی فن، (p_0) فشار کل در ورودی فن، (\rho) چگالی سیال (معمولاً هوا) و (V) میانگین سرعت سیال در ورودی فن است.
ضریب فشار یک پارامتر کلیدی در طراحی و ارزیابی عملکرد فن های جریان محوری است. این به مشخص کردن توانایی فن برای ایجاد فشار کمک می کند و در ارتباط با پارامترهای دیگر مانند سرعت جریان، راندمان و مصرف برق استفاده می شود.
اهمیت ضریب فشار
ضریب فشار یک معیار اساسی است که بر چندین جنبه از عملکرد یک فن جریان محوری تأثیر می گذارد.
پیش بینی عملکرد
با دانستن ضریب فشار، مهندسان می توانند افزایش فشاری را که یک فن در یک دبی معین ایجاد می کند، پیش بینی کنند. این برای طراحی سیستم ضروری است، زیرا امکان اندازه مناسب کانال ها، فیلترها و سایر اجزای سیستم تهویه را فراهم می کند. به عنوان مثال، در یک تاسیسات صنعتی بزرگ، ضریب فشار به تعیین اینکه آیا فن میتواند بر مقاومت مجرای طولانی و خمیدگیهای متعدد غلبه کند تا جریان هوای مورد نیاز را ارائه کند، کمک میکند.
بهینه سازی بهره وری
ضریب فشار نیز ارتباط تنگاتنگی با راندمان فن دارد. فن هایی با ضریب فشار بالاتر عموماً برای کارکردن به توان بیشتری نیاز دارند. بنابراین، یافتن ضریب فشار بهینه برای یک کاربرد خاص برای متعادل کردن افزایش فشار و مصرف برق بسیار مهم است. یک فن خوب طراحی شده با ضریب فشار مناسب می تواند کارآمدتر عمل کند و هزینه های انرژی را در طولانی مدت کاهش دهد.
سازگاری سیستم
در سیستم تهویه، ضریب فشار فن باید با مقاومت سیستم سازگار باشد. اگر ضریب فشار خیلی کم باشد، فن ممکن است نتواند بر مقاومت سیستم غلبه کند و در نتیجه جریان هوا کافی نیست. از طرف دیگر، اگر ضریب فشار بیش از حد بالا باشد، فن ممکن است انرژی بیش از حد مصرف کند و صدای غیر ضروری ایجاد کند.
عوامل موثر بر ضریب فشار
عوامل متعددی می توانند بر ضریب فشار یک فن جریان محوری تأثیر بگذارند.
طراحی تیغه
شکل، زاویه و تعداد تیغه ها از عوامل مهم در تعیین ضریب فشار هستند. تیغههایی با زاویه و زاویه گام بالاتر میتوانند فشار بیشتری ایجاد کنند، اما ممکن است مصرف برق را نیز افزایش دهند. تعداد تیغه ها نیز بر ضریب فشار تأثیر می گذارد. پره های بیشتر به طور کلی منجر به افزایش فشار می شود، اما ممکن است راندمان فن را در نرخ های جریان خاص کاهش دهد.
سرعت چرخش
سرعت چرخش فن تاثیر بسزایی بر ضریب فشار دارد. با افزایش سرعت چرخش، ضریب فشار نیز افزایش می یابد. با این حال، محدودیتی برای افزایش سرعت وجود دارد، زیرا سرعت بیش از حد می تواند منجر به افزایش صدا، لرزش و سایش اجزای فن شود.
شرایط ورودی و خروجی
شرایط در ورودی و خروجی فن مانند وجود انسداد، هندسه مجرا و یکنواختی جریان می تواند بر ضریب فشار تأثیر بگذارد. به عنوان مثال، یک جریان ورودی غیر یکنواخت می تواند باعث توزیع فشار ناهموار در سراسر پره های فن شود و ضریب فشار کلی را کاهش دهد.
کاربرد فن های جریان محوری با ضرایب فشار مختلف
فن های جریان محوری با ضرایب فشار متفاوت در طیف وسیعی از کاربردها استفاده می شوند.
کاربردهای کم فشار

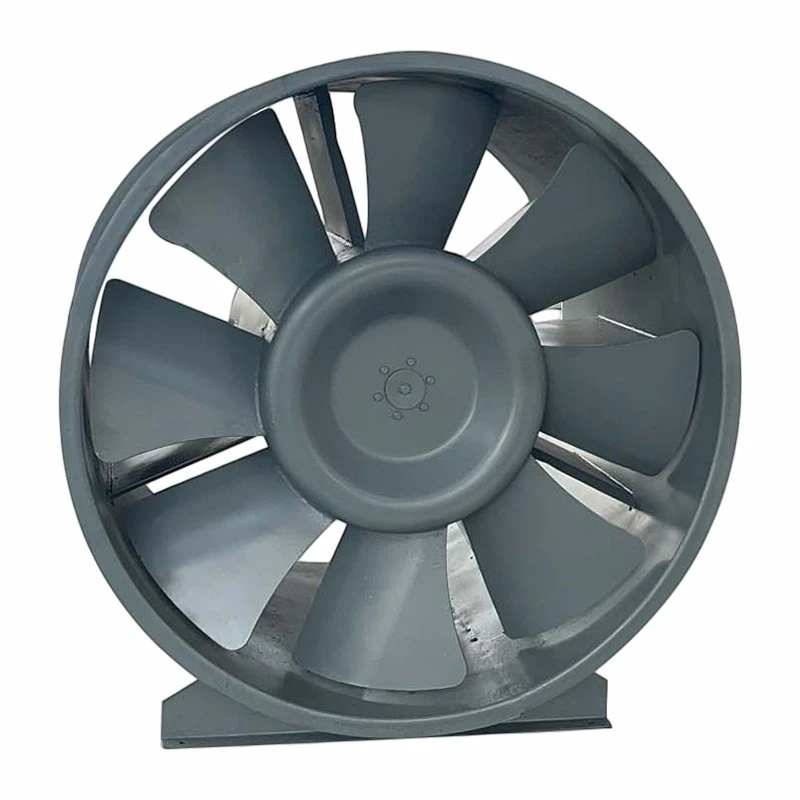

فن هایی با ضرایب فشار پایین معمولاً در کاربردهایی استفاده می شوند که مقاومت سیستم نسبتاً کم است، مانند سیستم های تهویه مسکونی، خنک کننده صنعتی در مقیاس کوچک و برخی کاربردهای کشاورزی. این فن ها به گونه ای طراحی شده اند که حجم زیادی از هوا را با فشار کم جابجا می کنند و تهویه کارآمد با حداقل مصرف انرژی را فراهم می کنند. به عنوان مثال، یکفن استخراج کننده جریان محوریبا ضریب فشار کم می توان برای حذف هوای کهنه از یک اتاق کوچک یا یک کارگاه استفاده کرد.
کاربردهای فشار متوسط
فن های جریان محوری فشار متوسط معمولاً در محیط های تجاری و صنعتی که مقاومت سیستم متوسط است استفاده می شود. این فن ها را می توان در سیستم های تهویه ساختمان های اداری، مراکز خرید و تاسیسات صنعتی سبک یافت. آنها قادر به غلبه بر مقاومت کانال ها، فیلترها و سایر اجزا هستند تا جریان هوای مورد نیاز را ارائه دهند.
کاربردهای فشار بالا
فن های جریان محوری فشار بالا در کاربردهایی استفاده می شوند که مقاومت سیستم بالا است، مانند فرآیندهای صنعتی که نیاز به حرکت هوا از طریق کانال های طولانی، فیلترهای با راندمان بالا، یا در سیستم هایی با افت فشار قابل توجه است. به عنوان مثال، یکگرد و غبار در هواممکن است برای اطمینان از جمع آوری گرد و غبار و تهویه مناسب، به یک فن جریان محوری با فشار بالا نیاز داشته باشد. در برخی موارد،فن سانتریفیوژ ضد انفجارهمچنین ممکن است در محیط های پرفشار و خطرناک استفاده شود.
انتخاب ضریب فشار مناسب
هنگام انتخاب یک فن جریان محوری، توجه به الزامات خاص برنامه ضروری است. مراحل زیر می تواند به انتخاب ضریب فشار مناسب کمک کند:
- مقاومت سیستم را تعیین کنید: مقاومت کل سیستم تهویه شامل کانال، فیلترها و سایر اجزا را محاسبه کنید. این امر تصوری از افزایش فشار مورد نیاز از فن می دهد.
- نرخ جریان را در نظر بگیرید: دبی مورد نیاز سیستم را تعیین کنید. ضریب فشار و دبی با هم مرتبط هستند و فن باید طوری انتخاب شود که جریان مورد نظر را در فشار مناسب تامین کند.
- کارایی را ارزیابی کنید: به دنبال فن با ضریب فشار مناسب باشید که راندمان بالایی ارائه دهد. یک فن کارآمدتر انرژی کمتری مصرف کرده و هزینه های عملیاتی را در طول زمان کاهش می دهد.
- حساب برای توسعه آینده: هرگونه تغییر یا گسترش احتمالی آینده در سیستم تهویه را در نظر بگیرید. یک فن با ضریب فشار انتخاب کنید که بتواند این تغییرات را بدون تغییرات قابل توجهی در خود جای دهد.
نتیجه گیری
من به عنوان تامین کننده فن های جریان محوری، اهمیت ضریب فشار در طراحی و عملکرد این فن ها را درک می کنم. ضریب فشار یک پارامتر حیاتی است که بر عملکرد، کارایی و سازگاری فن های جریان محوری در کاربردهای مختلف تأثیر می گذارد. با درک عوامل موثر بر ضریب فشار و انتخاب فن مناسب برای کاربرد خاص، مهندسان و کاربران نهایی میتوانند عملکرد بهینه و بازده انرژی را تضمین کنند.
اگر به فن های جریان محوری با کیفیت بالا برای نیازهای تهویه یا حرکت هوای خود نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. تیم کارشناسان ما می توانند به شما در انتخاب فن مناسب با ضریب فشار مناسب برای کاربرد خاص خود کمک کنند. برای شروع بحث خرید و یافتن بهترین راه حل برای نیازهای خود با ما تماس بگیرید.
مراجع
- کوهن، اچ، راجرز، جی اف سی، و ساراواناموتو، HIH (2008). نظریه توربین گازی. آموزش پیرسون
- Pfleiderer, C. (1982). طرفداران: راهنمای عملکرد و طراحی آنها. انتشارات اسپرینگر
- Incropera، FP، و DeWitt، DP (2002). مبانی انتقال حرارت و جرم جان وایلی و پسران
